HVTECK (armado)

HVTECK (armado)

Triconductor de cobre compactado, aislación de XLPE, armadura Interlock de aluminio y cubierta de PVC. 5 kV, 15 kV, 25 kV y 28 kV

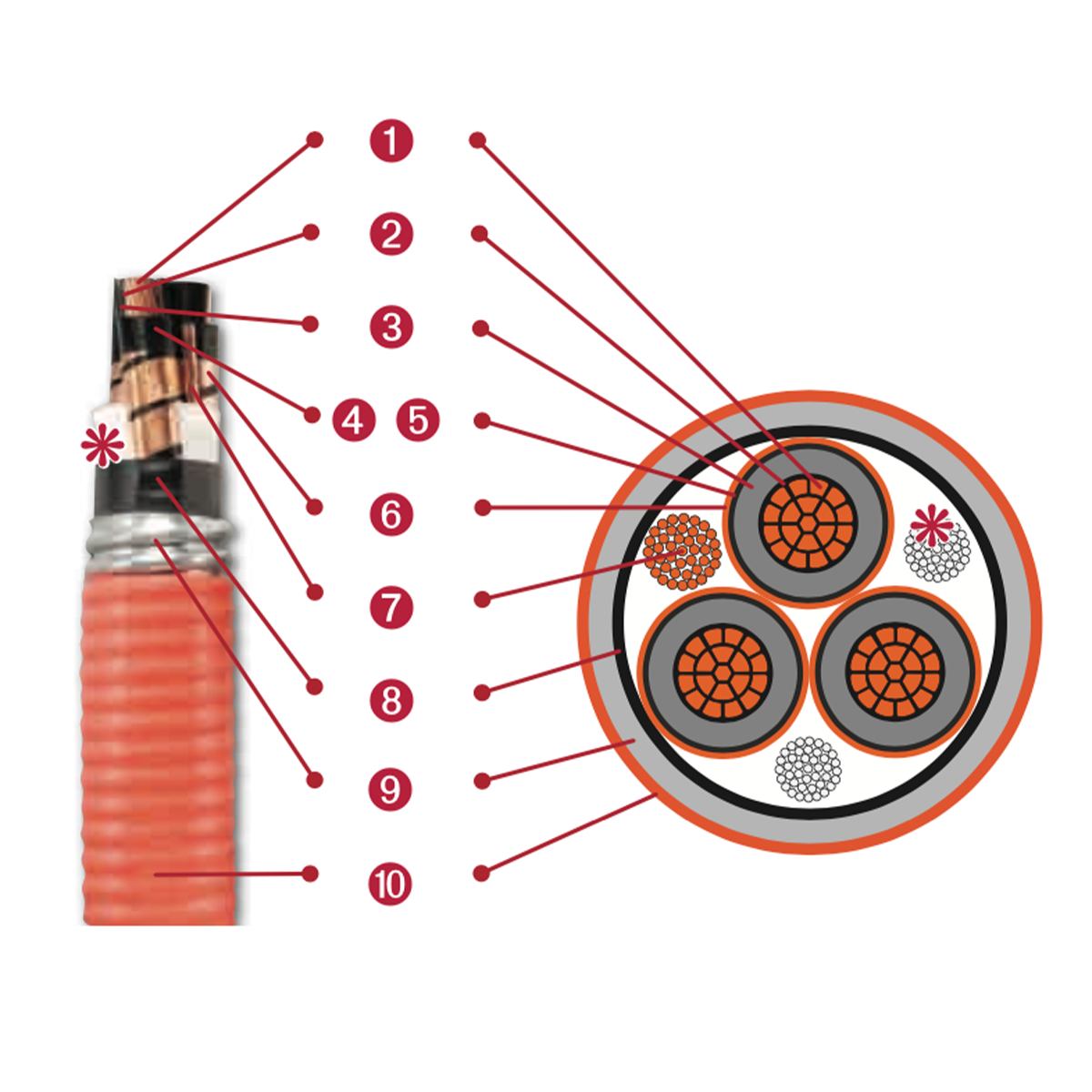

➊ CONDUCTORES: cobre compactados clase B (ASTM B8). ➋ CAPA SEMICONDUCTORA termoestable, extruida sobre el conductor.

➌ AISLACIÓN: polietileno reticulado retardante a las arbo- rescencias (XLPE-TR).

➍ CAPA SEMICONDUCTIVA EXTERNA: Compuesto semi- conductivo, termoestable extruido sobre la aislación.

➎CINTA coloreada aplicada longitudinalmente sobre la capa semiconductiva externa. Para distinguir las fases se usan los colores negro, rojo o azul.

➏ PANTALLA METÁLICA: fleje de cobre aplicada helicoidal- mente sobre cada fase.

➐ CONDUCTOR DE TIERRA: cobre desnudo. Clase B.

➑ CUBIERTA INTERIOR: PVC de color negro.
➒ ARMADURA: aluminio corrugada (tipo Interlock).

➓ CUBIERTA de PVC en los siguientes colores:

  • 5kV: color naranja.
  • 15kV aislación al 133%: color rojo.
  • 25kV y 28kV: color negro.
  • Otros colores disponibles a pedido.

❋ Hilos plásticos de relleno.



Descargar ficha técnica

HVTECK (armado)

Triconductor de cobre compactado, aislación de XLPE, armadura Interlock de aluminio y cubierta de PVC. 5 kV, 15 kV, 25 kV y 28 kV

➊ CONDUCTORES: cobre compactados clase B (ASTM B8). ➋ CAPA SEMICONDUCTORA termoestable, extruida sobre el conductor.

➌ AISLACIÓN: polietileno reticulado retardante a las arbo- rescencias (XLPE-TR).

➍ CAPA SEMICONDUCTIVA EXTERNA: Compuesto semi- conductivo, termoestable extruido sobre la aislación.

➎CINTA coloreada aplicada longitudinalmente sobre la capa semiconductiva externa. Para distinguir las fases se usan los colores negro, rojo o azul.

➏ PANTALLA METÁLICA: fleje de cobre aplicada helicoidal- mente sobre cada fase.

➐ CONDUCTOR DE TIERRA: cobre desnudo. Clase B.

➑ CUBIERTA INTERIOR: PVC de color negro.
➒ ARMADURA: aluminio corrugada (tipo Interlock).

➓ CUBIERTA de PVC en los siguientes colores:

  • 5kV: color naranja.
  • 15kV aislación al 133%: color rojo.
  • 25kV y 28kV: color negro.
  • Otros colores disponibles a pedido.

❋ Hilos plásticos de relleno.



Descargar ficha técnica

Normas aplicables

El diseño, construcción y ensayos cumplen con las normas de la industria

CSA Standard C22.2 No. 131 y 174 CSA Standard C68.3

Prueba de llama

CSA FT1 y FT4
IEEE 383 (70.000 BTU/hr)
UL 1581 (70.000 BTU/hr)
IEEE 1202 (70.000 BTU/hr) CSA FT4 ICEA T-30-520 (70.000 BTU/hr) ICEA T-29-520 (210.000 BTU/hr)

Otras

Clasificación HL para localizaciones peligrosas.
EPA 40 CFR, parte 261 para plomo lixiviable por el método TCLP. Aceptable para OSHA.

Características

Voltaje de servicio: 5-15-25-28 kV. Según cable.

Temperatura máxima de servicio: 90 °C.

Las propiedades del armado proveen una excelente resistencia al aplastamiento e impactos. La gran flexibilidad de la armadura permite librar fácilmente cambios de dirección y obstrucciones.

La cubierta es retardante a la llama, resistente a la humedad, luz solar, aceites y químicos.

• Conductores trenzados que son extremadamente flexibles y resistentes a la ruptura
• Excelente resistencia al calor, humedad, vapor, aceite, sustancias químicas y radiación
• Flexible para un fácil manejo
• Resiste cortes, impactos, abrasión, llamas y luz solar
• Excelente estabilidad térmica y propiedades físicas en un amplio rango de temperatura
• La chaqueta de doble capa está reforzada para ofrecer la máxima protección contra daños mecánicos, que son la causa de la mayoría de las
fallas en cables portátiles.

Aplicaciones

Acometidas y distribución de energía en lugares clasificados como peligrosos y en los que se requiera máxima seguridad. Han de instalarse con los conectores adecuados con la finalidad de asegurar estanqueidad.

Constituyen una alternativa eficiente en costo a la instalación de conductores dentro de ductos
