GC – Cable fotovoltaico Prysmian: Conductor formado por un cable de conductor de cobre suave con aislamiento y cubierta de polietileno de cadena cruzada libre de halógenos (XLPO).

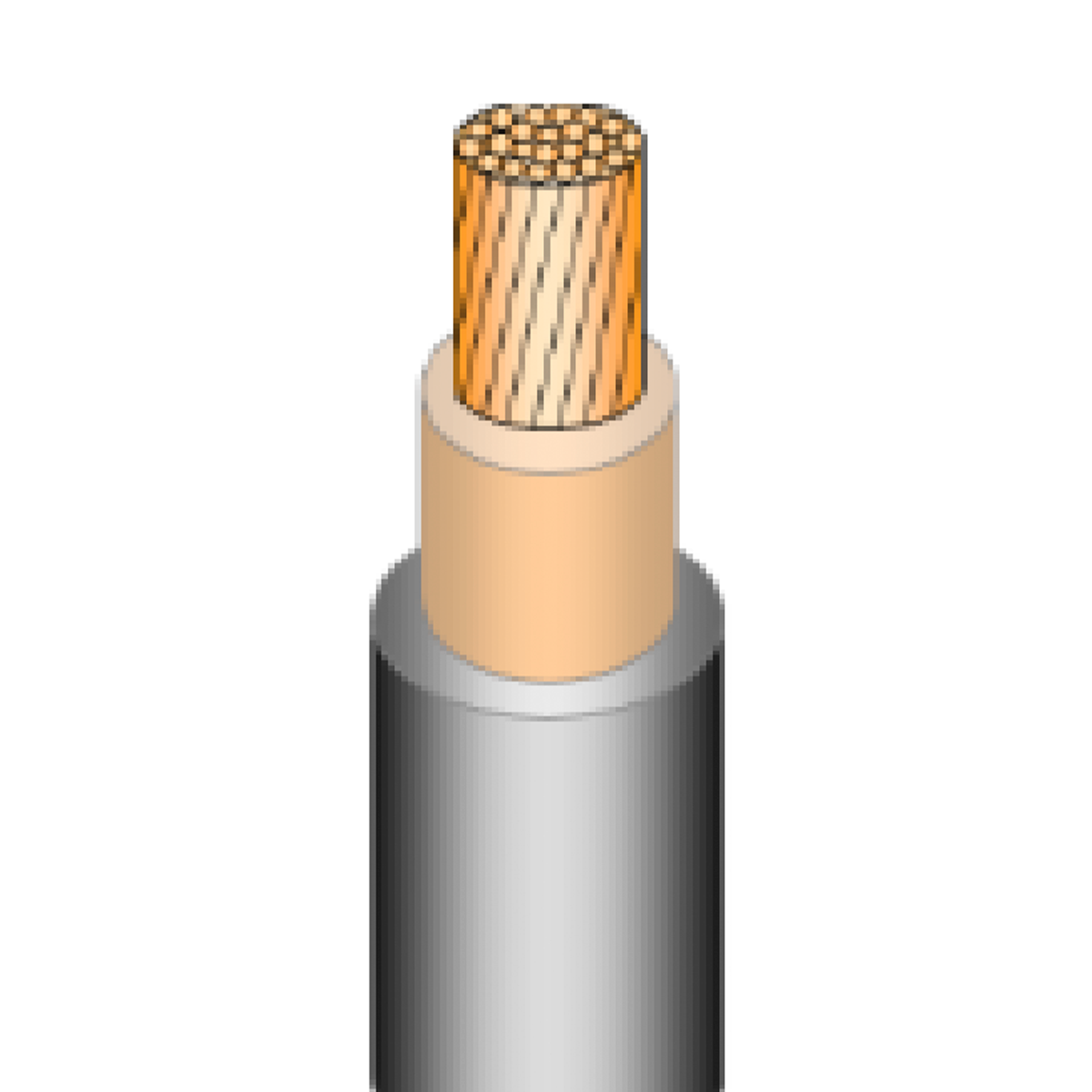

Diseño del cable
Construcción del cable:
1. CONDUCTOR:
Conductor de cobre suave clase 5 según IEC 60228. * Calibres 8 AWG a 2 AWG clase C. * Calibre 1/0 AWG clase B.
2. AISLAMIENTO:
Compuesto termofijo libre de halógenos tipo EI5 según EN 50363-5.
3. CUBIERTA:
Compuesto termofijo libre de halógenos tipo EI5 según EN 50363-5.
Descargar ficha técnica
Especificaciones
EN 50618:2015 – Electric cables for photovoltaic systems.
Temperatura de servicio (Inst. fija): -40 + 90°C
Temperatura máxima en el conductor (20.000h): 120°C
Temperatura máxima de cortocircuito (máximo 5 s): 250°C
Tensión nominal de servicio en c.a.: 0,6/1,0 kV
Tensión nominal de servicio en c.c.: 1,5 kV
Tensión máxima permitida en servicio c.a.: 1,2 kV
Tensión máxima permitida en servicio c.c.: 1,8 kV
Ensayo de tensión en c.a. : 5 min, 6,5 kV
Ensayo de tensión en c.c. : 5 min, 15 kV
Comportamiento al fuego
Nivel de prestación : Eca
Requerimientos de fuego: EN 50575.2017/A1:2016
Clasificación de fuego: EN 13501-6
Aplicación de los resultados: CLC/TS 50576
Métodos de ensayo: EN 50339, EN 60332-1-2, EN 61034-2; EN 60754-2
Prestaciones frente al fuego / Normativa aplicables a países que no pertenecen a la UE:
No propagación llama : IEC 60332-1-2
Libre de halógenos : EN 50267-2-1, IEC 60754-1
Baja emisión de humos opacos : EN 61034-2
Emisión gases corrosivos : EN 50267-2-2, IEC 60754-2; pH ≥ 4,3, C ≤ 10 μS/mm.
Reducida emisión gases tóxicos : EN 50305 ITC ≤3
Aplicaciones
Diseñado para el uso e interconexión de los diversos elementos en sistemas fotovoltaicos para la producción de energía. Pueden ser instalados sin protección en sistemas fijos o móviles tanto en el interior como en el exterior. Instalación también posible en conductos y tuberías. Adecuados para aplicaciones en equipos con aislamiento de protección (clase de protección II).
